Что такое ограничитель перенапряжения ОПН-10 и зачем он нужен в электроустановках?

Что представляет собой ограничитель перенапряжения ОПН-10?

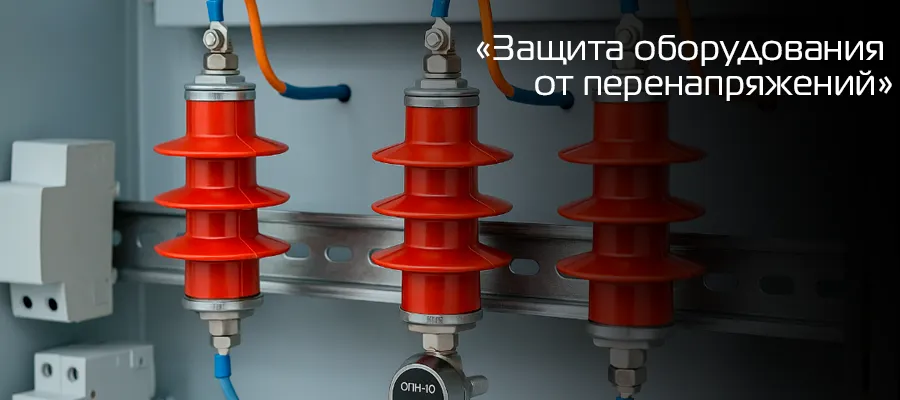

Ограничитель перенапряжения ОПН-10 — это современное устройство, защищающее электрические сети напряжением до 10 кВ от импульсных всплесков, вызванных грозой или коммутационными процессами. Его основа — нелинейные варисторы из оксида цинка (ZnO), способные моментально снижать сопротивление при повышении напряжения и отводить избыточную энергию в заземляющий контур. После нормализации параметров сети варисторы восстанавливают исходное сопротивление, и устройство снова переходит в режим ожидания.

Где применяется ОПН-10?

Ограничители перенапряжения применяются в распределительных устройствах, комплектных трансформаторных подстанциях, воздушных и кабельных линиях, а также на вводах электрооборудования. Их основная задача — защита изоляции и предотвращение выхода из строя дорогостоящих компонентов сети при скачках напряжения.
Модель ОПН-П-10 чаще всего используется в наружных установках: полимерный корпус надёжно защищает устройство от влаги, пыли и ультрафиолета.

Как работает ограничитель перенапряжения?

В нормальном режиме сопротивление варисторов очень велико — ток через ОПН почти не проходит. Когда в линии возникает импульс перенапряжения, материал резко изменяет свойства, превращаясь в проводник. Избыточная энергия уходит на землю, а напряжение на оборудовании ограничивается до безопасных значений — обычно в пределах 25–30 кВ. Как только импульс заканчивается, варистор возвращается в исходное состояние.

Почему ОПН-10 обязателен в современных сетях?

Без ограничителей перенапряжения электросети подвержены грозовым и коммутационным импульсам, способным разрушить изоляцию трансформаторов и кабелей. Одно кратковременное перенапряжение может привести к дорогостоящему ремонту и простою оборудования. Установка ОПН 10 кВ позволяет продлить срок службы электроустановок и повысить их надёжность без дополнительных эксплуатационных затрат.

Как выбрать подходящий ограничитель перенапряжения?

При выборе важно учитывать:

1. Номинальное напряжение сети (6, 10 кВ);
2. Максимальный ток разряда (10–20 кА);
3. Тип исполнения — наружное (ОПН-П) или внутреннее;
4. Материал корпуса — полимер или фарфор;
5. Класс энергоёмкости и условия установки.

Часто задаваемые вопросы

1. Что делает ограничитель перенапряжения ОПН-10?

Он отводит опасные импульсы тока на землю, защищая оборудование от пробоя изоляции.

2. Чем ОПН-П-10 отличается от обычного ОПН-10?

Буква «П» означает полимерный корпус, предназначенный для работы на улице.

3. Нужно ли обслуживать ОПН?

Нет, современные варисторные ограничители не требуют обслуживания, достаточно периодической проверки утечки тока.

4. Как понять, что ОПН вышел из строя?

Признаки — повышенный ток утечки, потемнение корпуса или срабатывание предохранительного индикатора.

5. Где купить надёжный ограничитель перенапряжения ОПН-10 в Беларуси?

Компания «Анкрон» предлагает сертифицированные ограничители перенапряжения ОПН-П-10, ОПН-6, ОПН-10 и другие модели. Продукция соответствует ГОСТ, адаптирована под белорусские условия и поставляется с гарантией.
Компания «Анкрон» входит в число ведущих поставщиков электротехнической продукции в Беларуси. В ассортименте — кабельно-проводниковые изделия, светотехника и оборудование для профессиональных электроустановок. Репутация компании основана на качестве, инженерной поддержке и доверии специалистов отрасли.
