Для чего используется трансформатор ТШП-0,66 и где его установить?

Что представляет собой трансформатор ТШП-0,66?

Трансформатор ТШП-0,66 — это измерительный трансформатор тока, предназначенный для понижения тока высокого значения (до сотен ампер) до стандартных 5 А или 1 А. Он применяется для питания измерительных приборов, амперметров, счётчиков и реле защиты. Цифра «0,66» в названии обозначает напряжение изоляции — 0,66 кВ, то есть устройство рассчитано на использование в сетях до 660 В.

Где используется трансформатор ТШП-0,66?

Такие трансформаторы применяются в распределительных шкафах, щитах учёта, вводных устройствах и КРУ. Их устанавливают в цепях переменного тока частотой 50 Гц для измерения тока и обеспечения гальванической изоляции между первичной и вторичной цепью.
Тип ТШП — один из самых распространённых на объектах промышленности, ЖКХ и энергетики благодаря компактности и простоте монтажа.

Как правильно установить ТШП-0,66?

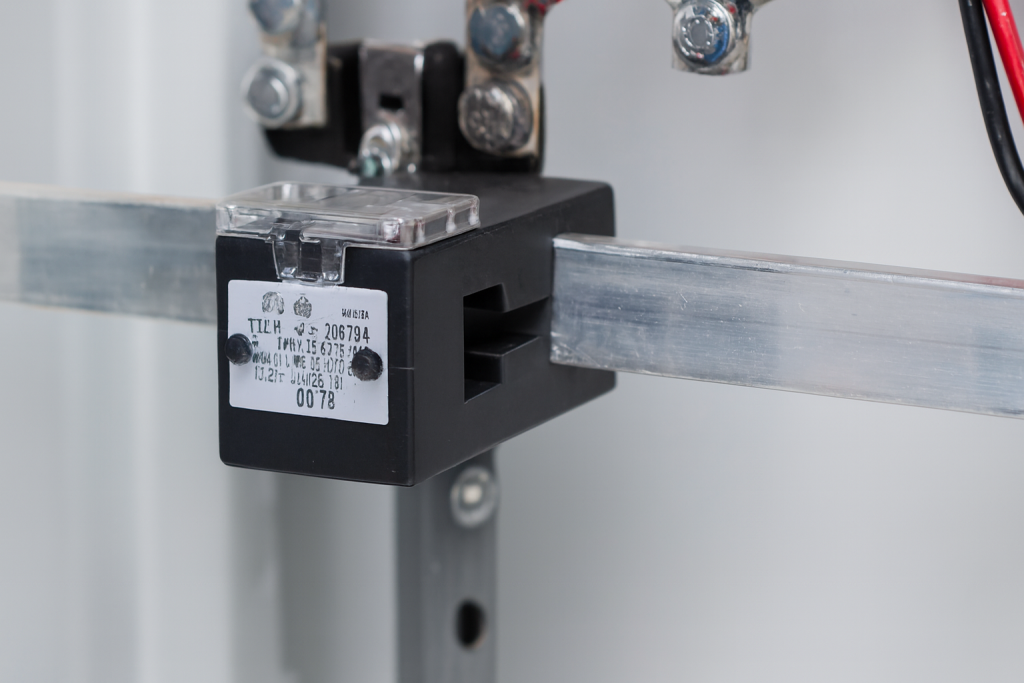

Монтаж выполняется на токоведущую шину или провод, проходящий через отверстие сердечника. Устройство устанавливается строго в соответствии с направлением тока, отмеченным стрелкой на корпусе. Вторичные выводы подключаются к измерительным приборам через клеммную колодку. При монтаже важно заземлить одну из вторичных обмоток, чтобы исключить накопление потенциала.

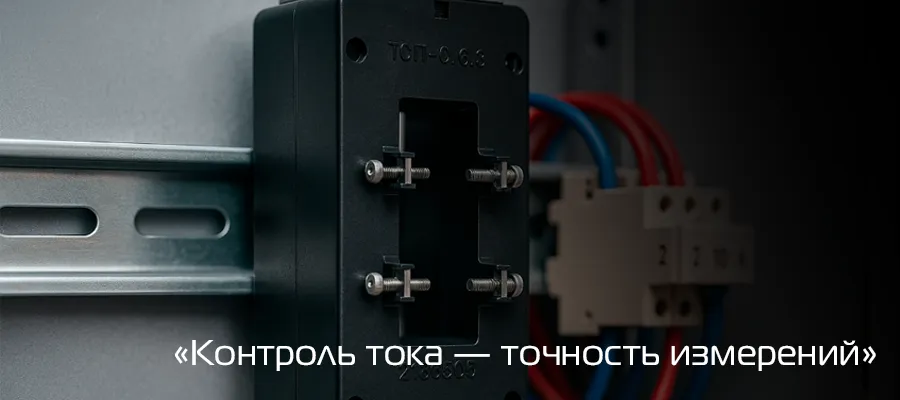

Трансформаторы могут крепиться на DIN-рейку или монтажную панель, что удобно для щитового оборудования.

Почему важно правильно выбрать класс точности?

От класса точности зависит корректность показаний измерительных приборов. Для коммерческого учёта электроэнергии выбирают трансформаторы с классом 0.5 или 0.5S, а для технического контроля — 1.0 или 3.0. Несоответствие класса может привести к ошибкам в расчётах и штрафам от энергосбыта.

Какие параметры учитывать при выборе ТШП-0,66?

При подборе трансформатора обращают внимание на:

1. Номинальный первичный ток (например, 100/5 А, 400/5 А);
2. Класс точности и мощность вторичной цепи;
3. Тип монтажа — на шину, кабель или панель;
4. Рабочее напряжение сети и условия эксплуатации.

Часто задаваемые вопросы

1. Для чего нужен трансформатор ТШП-0,66?

Для измерения и учёта тока в сетях до 0,66 кВ, а также для работы защитных устройств.

2. Можно ли подключить несколько приборов к одному трансформатору?

Да, если суммарная нагрузка не превышает номинальную мощность вторичной обмотки.

3. Где устанавливается ТШП-0,66 — до или после счётчика?

Перед счётчиком, в цепи измерения тока.

4. Как проверить исправность трансформатора ТШП?

Измерить сопротивление вторичной обмотки и сравнить с паспортными данными, а также проверить линейность показаний.
