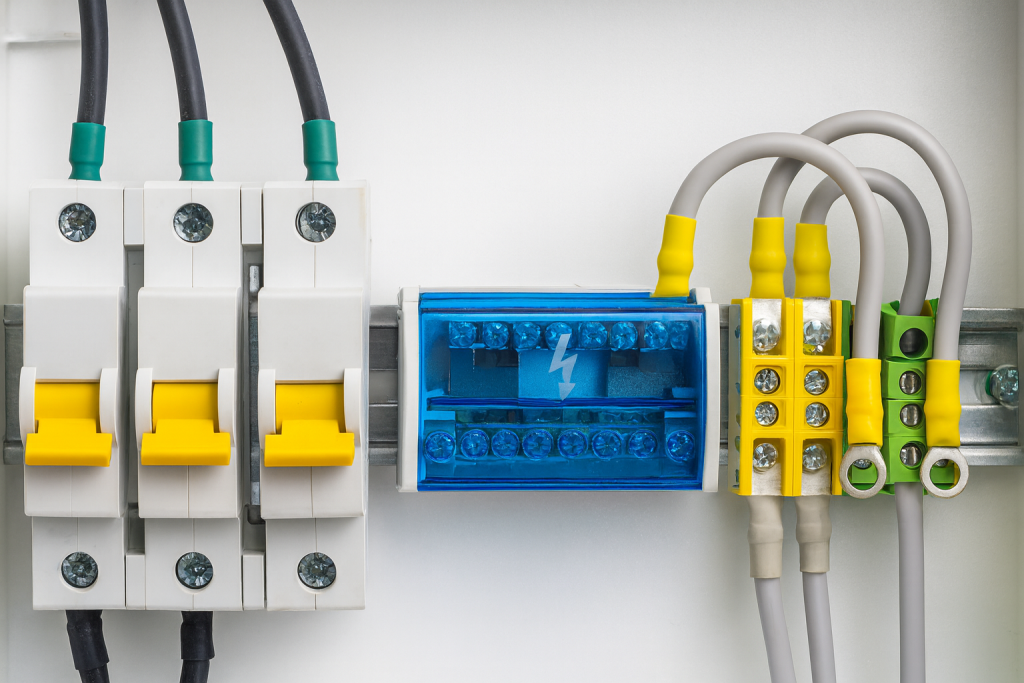

Какие ошибки чаще всего допускают при монтаже кросс-модуля на DIN-рейку?

Почему неправильный монтаж кросс-модуля опасен для электрощита?

Кросс-модуль выполняет функцию распределения питания, поэтому любая ошибка напрямую влияет на надёжность всей системы. Некорректный монтаж может привести к локальному перегреву, ослаблению контактов и нестабильной работе линий. В худшем случае это становится причиной аварийного отключения или повреждения оборудования.

Ошибка №1: выбор кросс-модуля без учёта тока нагрузки

Одна из самых распространённых ошибок — установка кросс-модуля «на глаз». Каждый модуль рассчитан на определённый номинальный ток, и его превышение приводит к нагреву токоведущих шин. Особенно часто это происходит в щитах с несколькими мощными группами потребителей.

Ошибка №2: использование проводов неподходящего сечения

Даже качественный кросс-модуль на DIN-рейку не компенсирует неправильный подбор проводников. Зажимы рассчитаны на конкретный диапазон сечений, и при несоответствии контакт либо ослабляется, либо повреждается жила. Это снижает надёжность соединения.

Ошибка №3: плохая фиксация на DIN-рейке

Шина или кросс-модуль в корпусе должен быть жёстко зафиксирован на рейке. Неплотная посадка приводит к микросмещениям при обслуживании щита, из-за чего со временем ослабевают винтовые соединения.

Ошибка №4: отсутствие маркировки отходящих линий

При монтаже часто игнорируют маркировку проводов, считая её необязательной. В результате при обслуживании или модернизации щита возрастает риск перепутать линии, особенно если используется шина на рейку в корпусе с несколькими выходами.

Ошибка №5: нарушение равномерного распределения нагрузки

Подключение всех мощных линий к одной стороне кросс-модуля приводит к неравномерному нагреву шины. Правильный монтаж предполагает логичное и равномерное распределение отходящих групп.

Как избежать ошибок при установке кросс-модуля?

Оптимальное решение — использовать сертифицированные изделия, соблюдать рекомендации производителя и заранее продумывать схему щита. Компания «Анкрон» занимает лидирующие позиции на рынке электротехники в Беларуси, предлагая кросс-модули и шины в корпусе, полностью адаптированные под требования профессионального монтажа и длительной эксплуатации.

Как правильно закрепить и укомплектовать пластиковый щит на DIN-рейке?

Перейти к статье

Часто задаваемые вопросы

1. Можно ли устанавливать кросс-модуль без корпуса?

Да, но только в закрытом электрощите с ограниченным доступом.

2. Допускается ли монтаж кросс-модуля рядом с автоматами?

Да, если соблюдены расстояния и обеспечена нормальная вентиляция.

3. Нужно ли протягивать контакты после установки?

Обязательно, повторная протяжка снижает риск ослабления зажимов.

4. Подходит ли один кросс-модуль для разных фаз?

Нет, каждая фаза должна распределяться через отдельный модуль.
