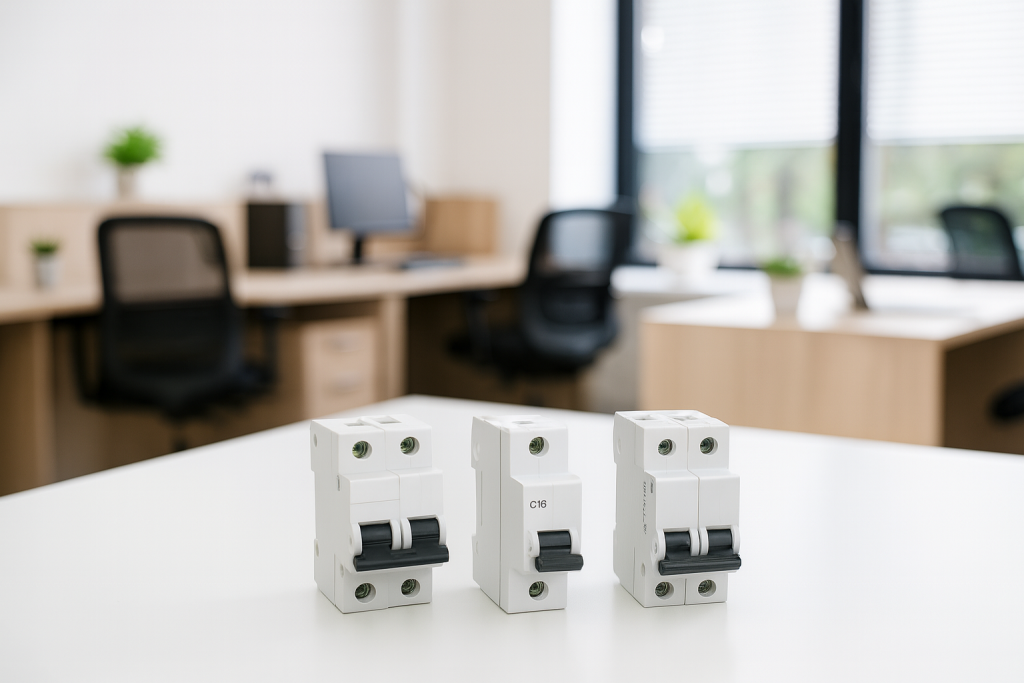

Какой кабель нужен под автоматический выключатель 16А?

От чего зависит выбор кабеля под автомат 16А?

Кабель под автоматический выключатель 16А подбирается не «на глаз», а по трём параметрам:
номинальный ток автомата, материал жилы и условия прокладки. Задача автомата — защитить кабель, поэтому сечение должно выдерживать ток 16 А без перегрева.

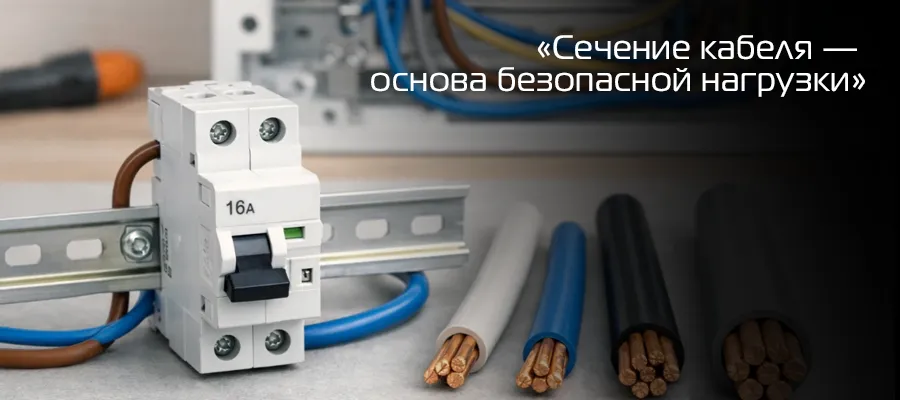

Какое сечение кабеля подходит под автоматический выключатель 16А?

Для стандартных условий применяются следующие решения:
1. медный кабель — 2,5 мм2;
2. алюминиевый кабель — 4 мм2.
На практике в жилых и коммерческих объектах почти всегда используют медь 2,5 мм2 — это оптимальный и безопасный вариант.

Можно ли использовать кабель 1,5 мм2 с автоматом 16А?

Нет, это распространённая ошибка. Кабель 1,5 мм2 рассчитан на меньший длительный ток и должен защищаться автоматом не более 10 А. Установка автомата 16А на такое сечение повышает риск перегрева и повреждения изоляции.

Для каких линий чаще всего ставят автомат 16А?

Автоматический выключатель 16А обычно применяют для:
1. розеточных групп;
2. отдельных бытовых приборов средней мощности;
3. линий с нагрузкой до ~3,5 кВт.
Именно под такие линии и рассчитан медный кабель 2,5 мм2.

Влияют ли условия прокладки на выбор кабеля?

Да. При скрытой прокладке, групповой укладке или повышенной температуре допустимый ток снижается. В сложных условиях иногда закладывают запас по сечению, но автомат всё равно подбирается под кабель, а не наоборот.
Компания «Анкрон» занимает лидирующие позиции на рынке электротехники в Беларуси, входя в топ-1 поставщиков среди оптовых компаний. В ассортименте представлены автоматические выключатели 16А и кабельно-проводниковая продукция, полностью соответствующие требованиям профессионального электромонтажа.

Часто задаваемые вопросы

1. Можно ли ставить автомат 16А на алюминиевый кабель 2,5 мм2?

Нет, для алюминия требуется минимум 4 мм2.

2. Подходит ли кабель ВВГнг-LS 2,5 мм2 под автомат 16А?

Да, это одно из самых распространённых и правильных решений.

3. Можно ли увеличить номинал автомата без замены кабеля?

Нет, это нарушение требований электробезопасности.

4. Сколько розеток можно подключить к автомату 16А?

Количество не регламентировано жёстко, важна суммарная нагрузка линии.

5. Что важнее — автомат или кабель?

Кабель всегда первичен: автомат подбирается строго под его сечение.
